北斗定位終端安裝說明
故障燈、一顏色一信息，更是當下的狀態
紅燈：通訊指示燈
閃爍：通訊信號準備連接 / 連接失敗（120秒以上仍閃爍）
常亮：通訊信號正常連接
不亮：故障狀態或未供電
綠燈：定位指示燈
閃爍：定位信號搜星中 / 搜星失敗（300秒以上仍閃爍）
常亮：定位信號衛星連接正常
不亮：故障狀態或未供電
藍燈：電源指示燈
常亮：電源供電正常
不亮：故障狀態或未供電
三種連接方式
車載設備的安裝，從未如此從容

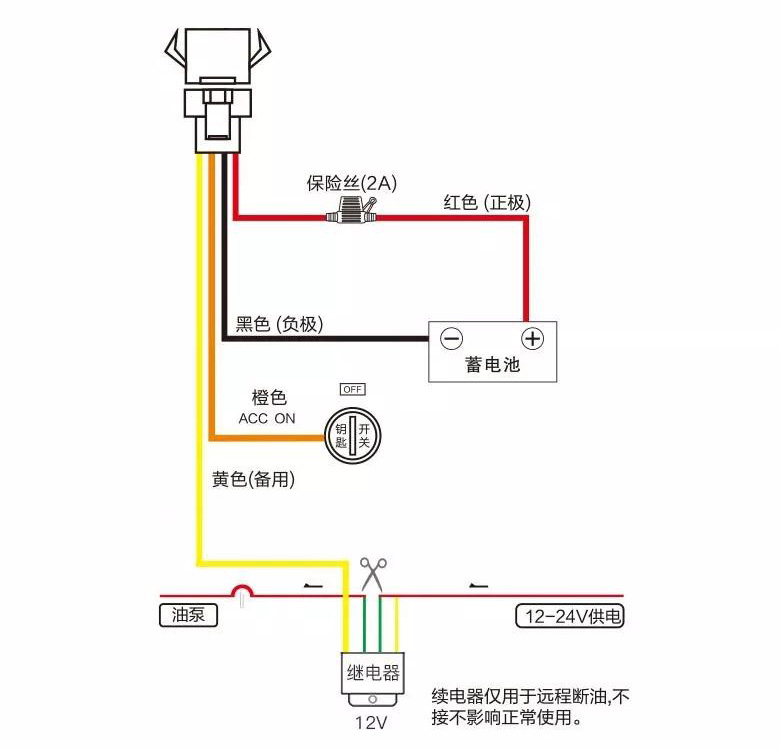

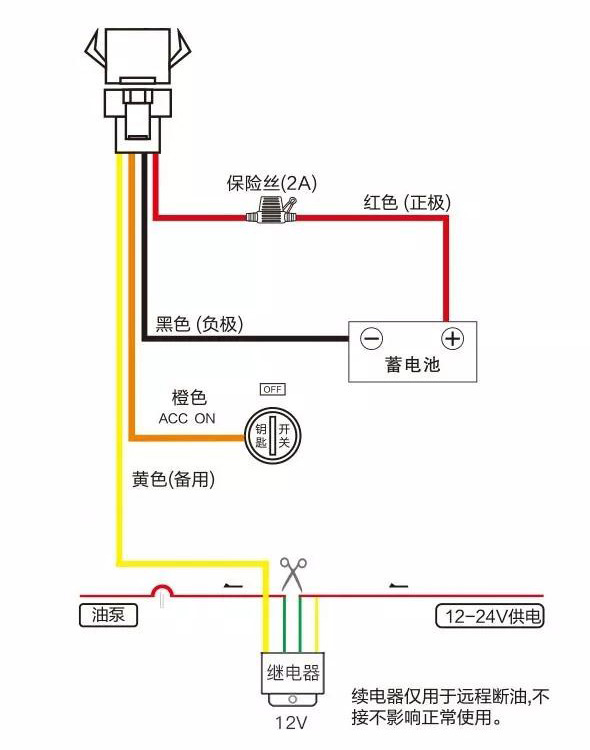

常規接線法
紅色線接車輛的常電、橙色接車輛ACC線（不要接常電），黑色線接搭鐵，黃色線不接。

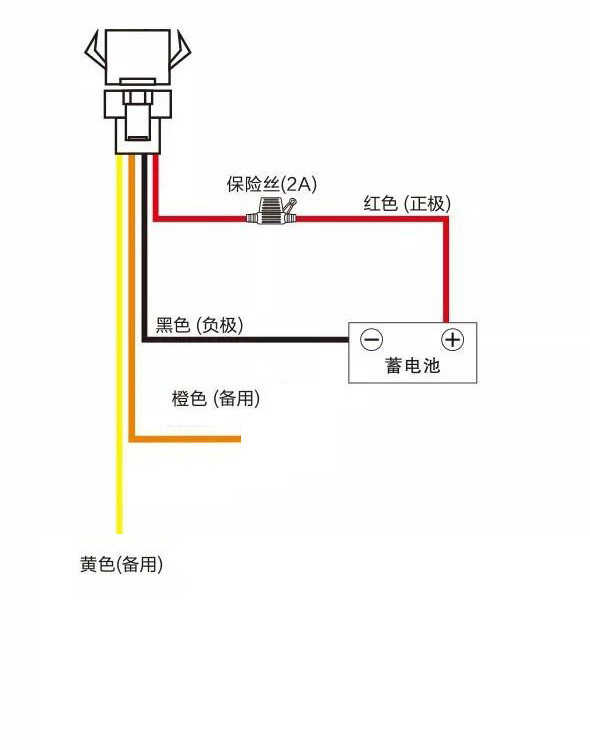

簡易接線法
紅色線接車輛的常電，黑色線接搭鐵，黃色線不接（需確認終端設備支持震動狀態識別）。

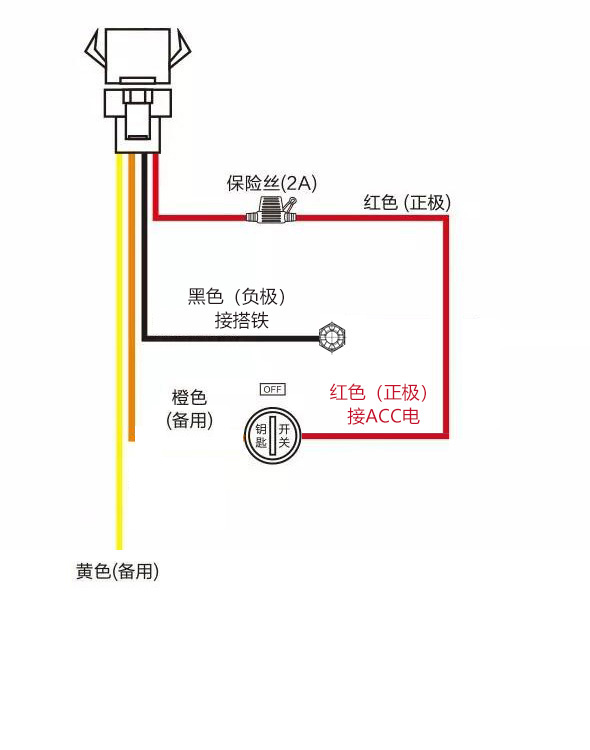

ACC接線法
紅色線接入ACC點火上，黑色線接搭鐵，黃色線不接。
四個注意點
為了更好的體驗，將安裝細節化
● 安放位置
終端設備嚴禁放在發動機艙內，可以放置駕駛室內，但不要放置影響駕駛的位置。
● 避免堆疊
終端設備禁與其他電線纏繞，以及和帶電設備堆疊，避免終端設備外殼導電，導致電源黑線（負極）短路。
● 電壓范圍
終端設備嚴禁接入過高電壓，CK100、CK102、CK508在正常情況下的工作電壓在 9V-36V。
接入過低電壓，則有可能出現重復啟動、無法上線定位的狀況。
● 安裝環境
在安裝終端設備的時候，車輛盡量不要停在地下車庫、三角區、室內、金屬遮擋物下等，避免定位信號反射與衰減。
接線方式說明
雖然簡單，但是接牢固卻不簡單
● 布線標準
- 保持線整潔，密封不露線
- 走線合理，隱蔽
- 過線加固，必要時加厚絕緣層
- 保持線路整齊有序，多而不亂
● 接線標準
- 并聯接線穿孔接法，相鄰兩線接頭錯開位置
- 線徑≤2mm剝皮3cm，>2mm剝皮4cm，電源線≥4cm

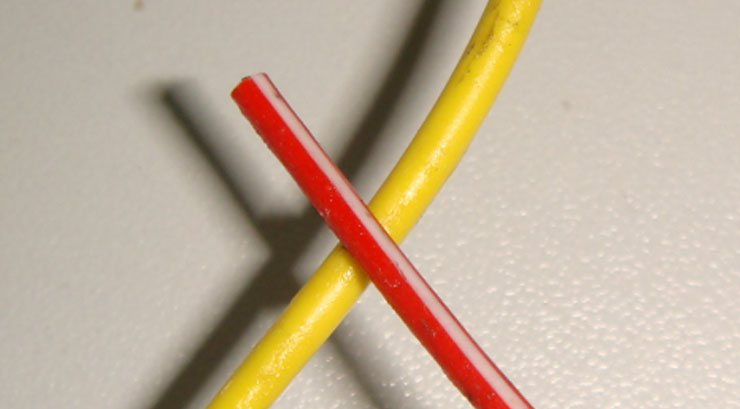

- 串聯接線采用交叉繞接法，兩線交叉繞三圈
- 線徑>3mm需分股交叉對接，每股≤2mm
● 包扎膠布標準
- 主干線包扎兩層膠布
- 支線壓在已包好的膠布上使其緊貼
- 蓋過接頭兩端各2cm
- 返復包扎3層以上，膠布拉緊一次完成
01
找出需要并聯的線路（如電源、ACC）
02

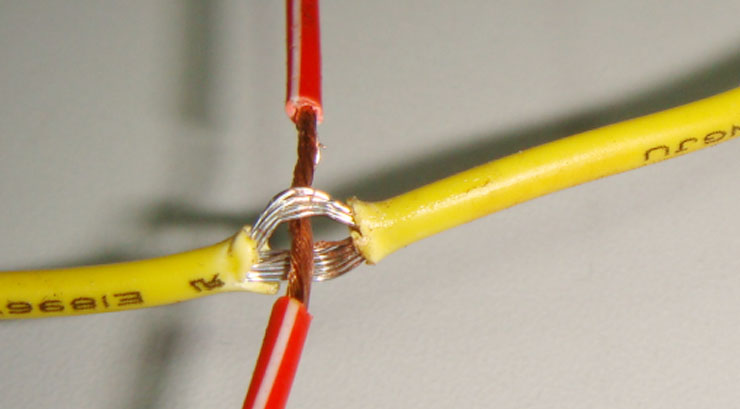

剝開需要連接的線路并按照圖片鉆孔連接
03

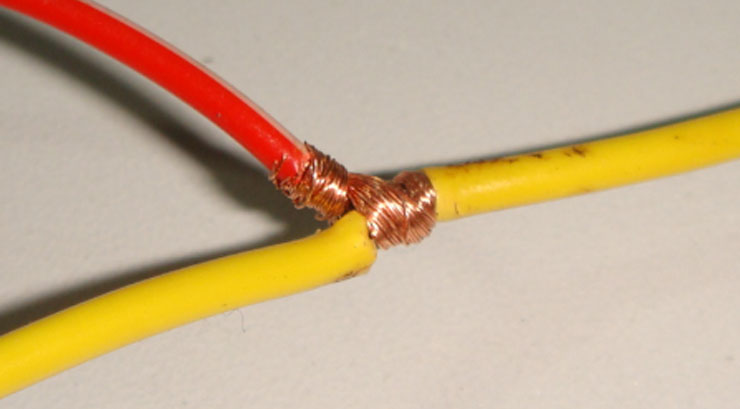

壓緊金屬線芯并繞三圈以上使其連接牢固

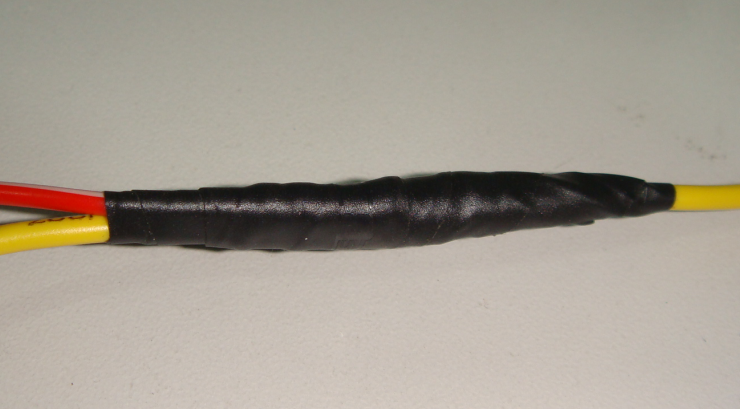

04
用絕緣膠布包扎三層并包4CM長以上
常見問題匯總
01
車輛上的ACC線怎么找？
電源接線：電筆一端搭鐵，一端搭線，鑰匙處于ON或ACC狀態氖燈都是常亮，且鑰匙處于OFF狀態試燈不亮就是ACC線。
保險盒附近：找到車內的保險盒，找到ACC的槽位即可。
02

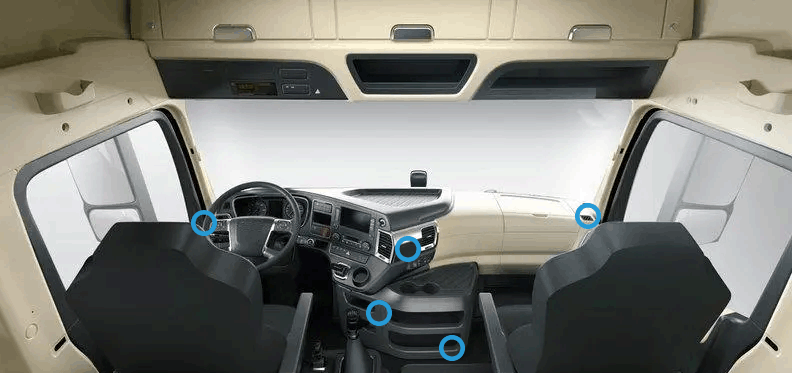

安裝位置有什么建議？
建議主機安裝置于不宜拆卸且隱蔽處。主機需要嚴格固定，用魔術貼(主機背面)將其粘于車體，撕去主機底部雙面膠帶紙，通過強膠粘合，使主機固定于車體。
若主機是懸吊安裝，則須用線繩捆扎在車體的某一結構件上。
03
終端設備安裝時有無正反面之分？
如果安裝的是CK108、CK208、CK308、CK808等數碼類型的終端設備，那么讓有標簽的一面朝地面放置。
